Mise à jour et modifié le 20/08/2016

Régulateur MPPT non selfique POWER JACK 100A 2400W 12/24V

SC-2400-100A

MPPT ou pas ?
Panneaux 12V et Batterie 12V

Ici se branche le ou les panneaux photovoltaique

65,00€


ATTENTION suite à mes essais, il faut faire attention aux connections de la batterie, avec des fiches bananes rapides (insertion du fil par pression), une grosse chute de tension avait lieu et donc une fiche à bien chauffée.


Ici, se branche la ou les batteries ainsi que la charge (convertisseur 220V)


MPPT ou pas ?

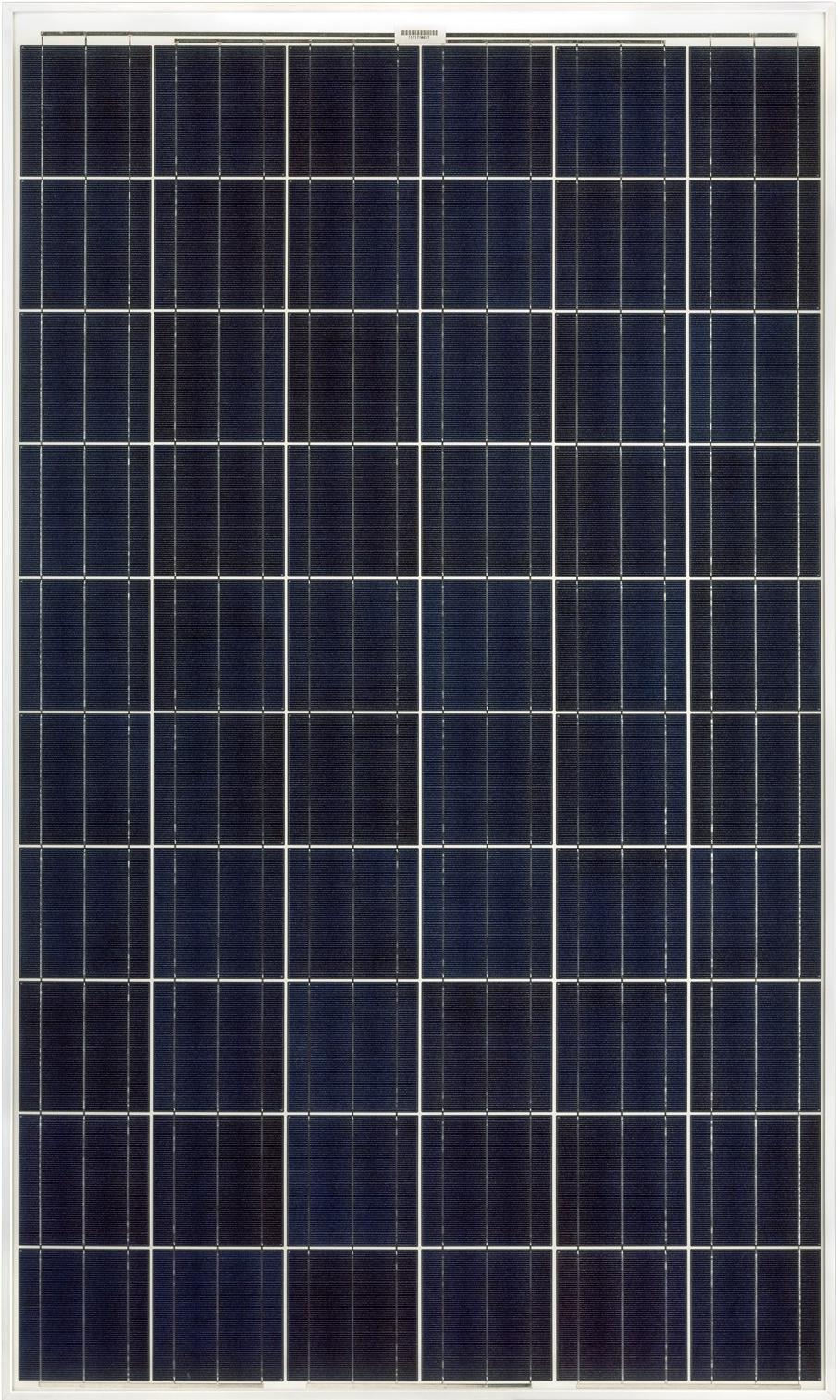

Panneaux 24V et Batterie 12V

Voici une vidéo qui montre que le panneau fonctionne en PWM et non MPPT, à la fin de la vidéo, le wattmètre GT.Power est mort. La batterie n'est pas encore complètement chargée, une fois celle-ci chargée, la tension du panneau passeras vers les 30V.
J'ai arrêté l'expérience à la mort du GT.Power

cliquez avec le bouton droit de la souris sur la vidéo pour l'enregistrer.

Dans la video vous verrez que le panneaux fournit un courant de 9,38A alors que le courant du LDK-235P-20 sont Im 7,84A et Isc 8,35A.

Voici les entrées des panneaux pour les trois régulateurs.

Un bon MPPT doit avoir une tension d'entrée pour les panneaux la plus élevée.

MPPT Charge Controler 20A LCD 97,34€

Tracer2215BN MPSolar MPPT (20A) 100,50€ + MT50 (afficheur) 43,28€ soit 143,78€

SC2400-100 2400w Régulateur solaire, DC12V ⁄ 24V,100AMP +LCD display Power Jack 79,00€

Tous sont en 12V ou 24V en mode automatique ATTENTION de brancher la batterie en premier

Le EpSolar Tracer 2215BN est un vrai MPPT avec un maximum de 150V pour les panneaux en 12V et 24V

Mise à jour 12/08/2016. Je viens de tester le MPPT 20A et le résultat est le même, sitôt que le panneau passe à 30V, plus de production. Ça démonte qu'il y a des bon MPPT et des autres qui le sont mais avec des tensions plus basses pour les panneaux.
Sur la notice
Max open circuit voltage of panel solar: 15 42V DC
Max solar panel power: 300W 12V / 600W 24V


Tout comme ce régulateur MPPT, avec comme tension maximale pour les panneaux photovoltaique, la tension en circuit ouvert est de 28V pour 12V et de 55V pour 24V donc impossible de brancher des panneaux 24V avec des batteries de 12V.
