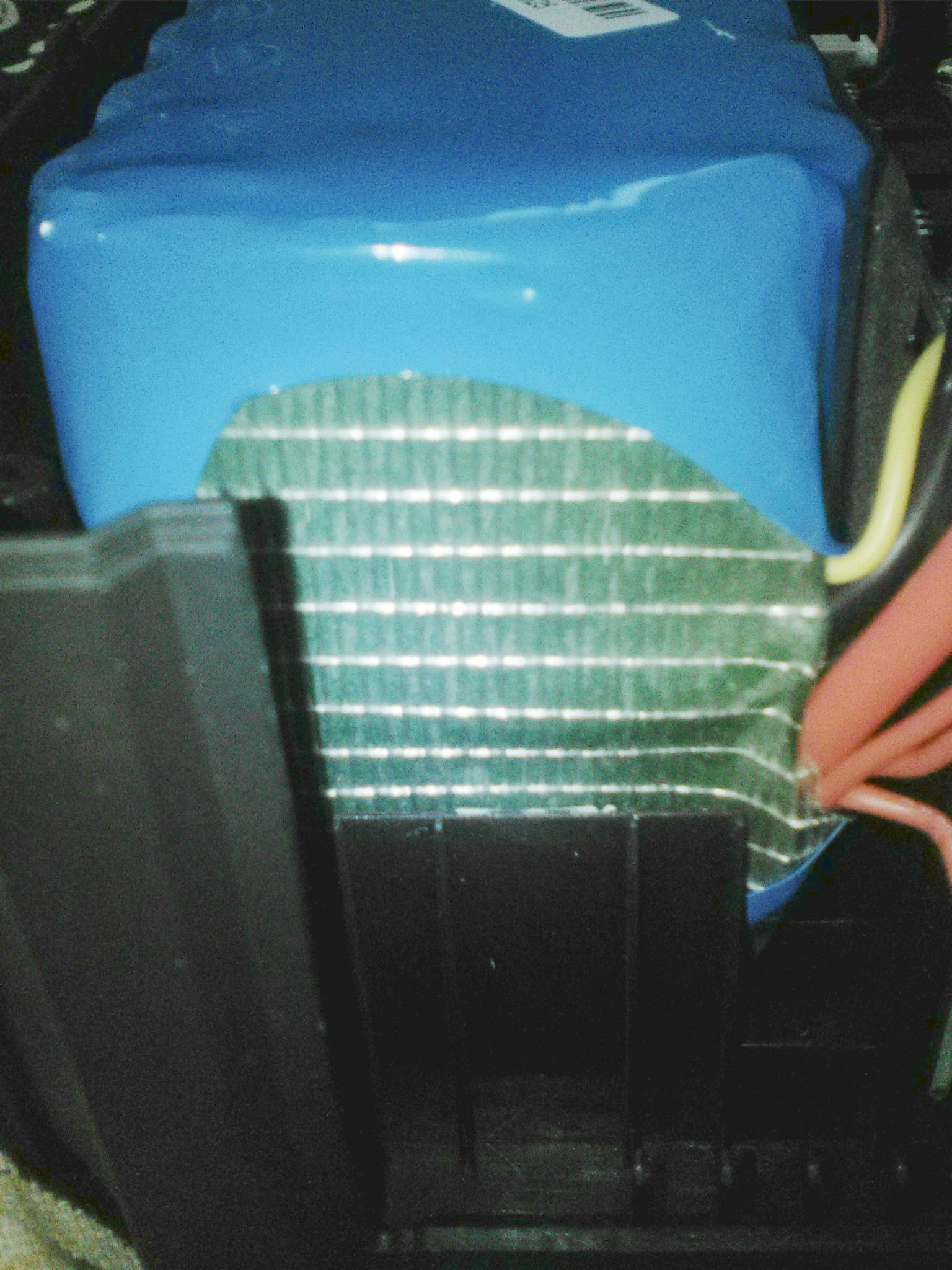

En partant du bas nous avons le bloc batterie Lithium-ion composé de 18 18650 2250mAh 3,7V S3P6 soit 11,1V 13500mAh avec le BMS, au dessus le PCB du convertisseur 220 Volts onde modifiée. La BMS est connecté dessus puis des fils partent vers le PCB MPPT, USB et sorties 12V
Vue du coté BMS avec tous ses fils Type de BMS ?
Type de BMS 3S avec charge et recharge sur la même entrée.PCB du convertisseur à onde modifiée 220V avec MosFET
PCB avec les prises 12V montées en parallèle ainsi que les trois prises USB 2.1A. Coté droit, entrée Photovoltaïque, alimentation 12V ou Allume cigare
Sur cette face, on y trouve les LED de l'indicateur de batterie. Les prises 12V sont directement relier sur la sortie BMS ainsi que sur la sortie du contrôleur MPPT
Ici, la platine pour les LED d'éclairage ainsi que le ventilateur en mode 220V
Ici, la platine du convertisseur 220V
