Maj 26/08/2016
SunPower Monocristallin back contacts

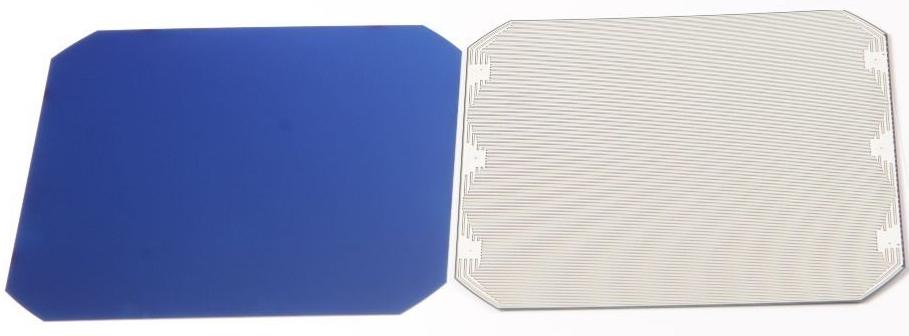

SunPower, fabrique des cellules mono-cristallines de 125X125mm "Back Contact", c'est à dire que les contact négatifs (-) et positifs (+)
sont en dessous de la cellule et offre donc la surface total du dessus pour la production.

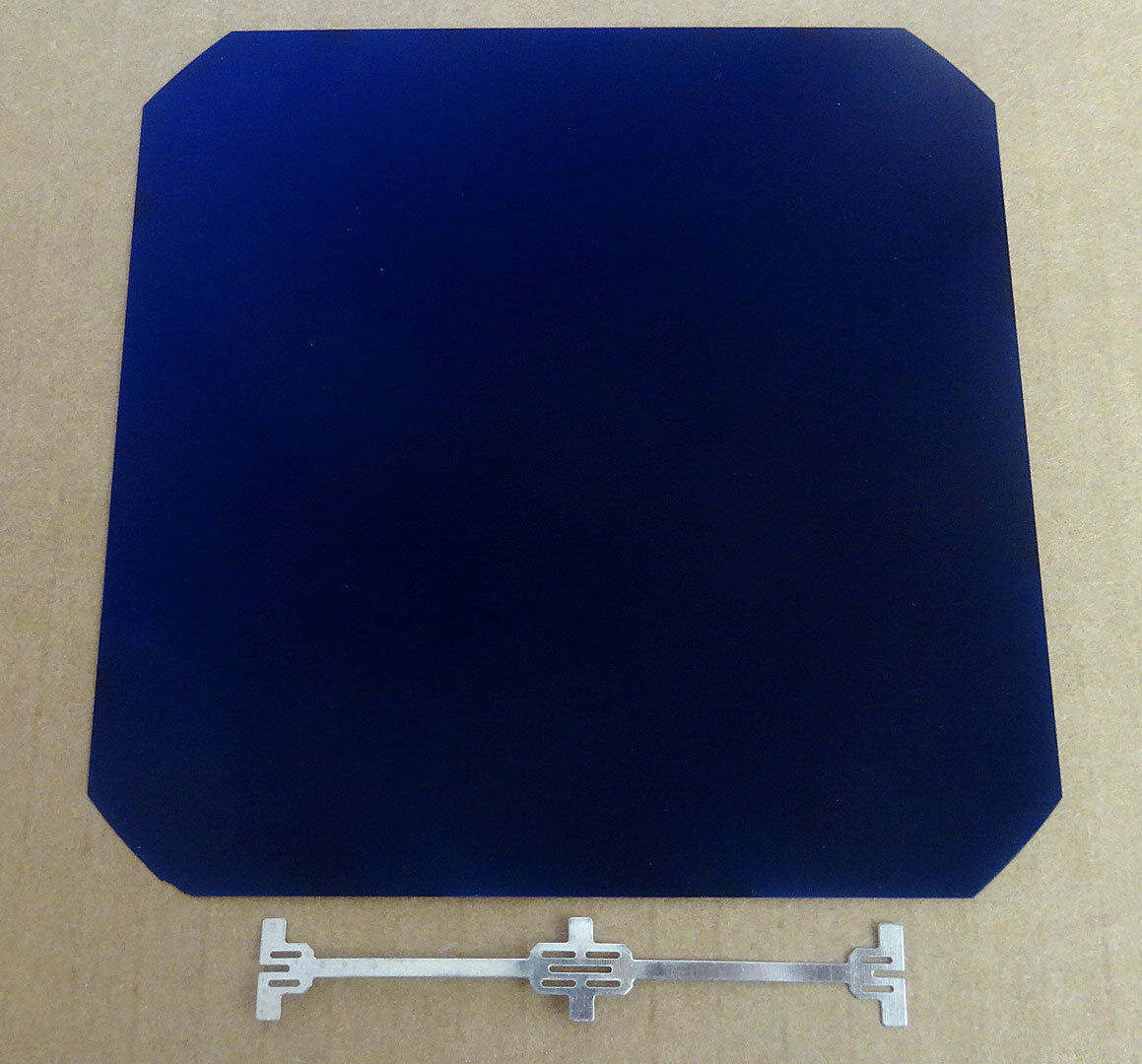

Voici l'objet pour connecter les cellules entres elles.

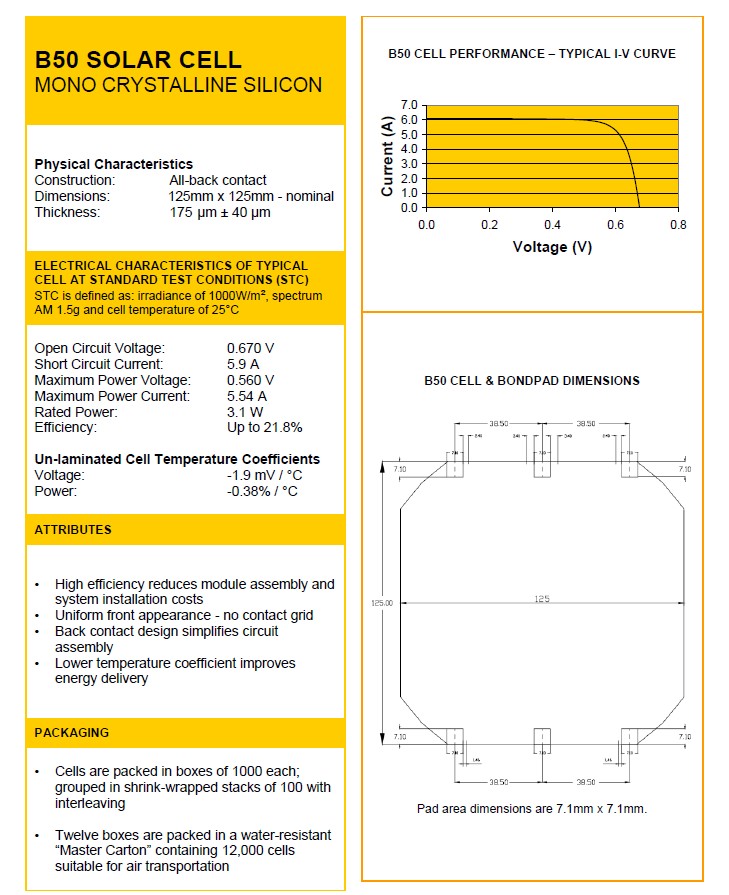

Caractéristiques des cellules SunPower
SunPower Cells |
|
|
|
|
|
|
|
|
|
|
B50 |
C50 G |
C50 H |
C50 I |
C50 J |
C60 G |
C60 H |
C60 I |
C60 J |
Pmpp Wp |
3.10 |
3.24 |
3.28 |
3.32 |
3.35 |
3.34 |
3.38 |
3.40 |
3.42 |
Eff % |
21.8 |
21.8 |
22.1 |
22.3 |
22.5 |
21.8 |
22.1 |
22.3 |
22.5 |
Vmpp (V) |
0.560 |
0.574 |
0.577 |
0.581 |
0.582 |
0.574 |
0.577 |
0.581 |
0.582 |
Impp (A) |
5.54 |
5.65 |
5.68 |
5.72 |
5.75 |
5.83 |
5.87 |
5.90 |
5.93 |
Voc (V) |
0.670 |
0.682 |
0.684 |
0.686 |
0.687 |
0.682 |
0.684 |
0.686 |
0.687 |
Isc (A) |
5.90 |
6.04 |
6.06 |
6.08 |
6.09 |
6.24 |
6.26 |
6.27 |
6.28 |
Temperature V |
-1.9 mV / °C |
-1.8 mV / °C |
-1.8 mV / °C |
-1.8 mV / °C |
-1.8 mV / °C |
-1.8 mV / °C |
-1.8 mV / °C |
-1.8 mV / °C |
-1.8 mV / °C |
Coefficients P |
-0.38% / °C |
-0.32% / °C |
-0.32% / °C |
-0.32% / °C |
-0.32% / °C |
-0.32% / °C |
-0.32% / °C |
-0.32% / °C |
-0.32% / °C |
Année de sortie |
2008 |
2010 |
2010 |
2010 |
2010 |
2010 |
2010 |
2010 |
2010 |

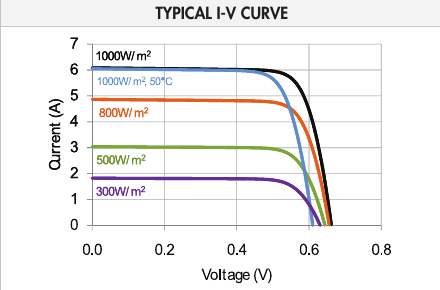

Courbe typique Tension/courant et Bande passante des cellules

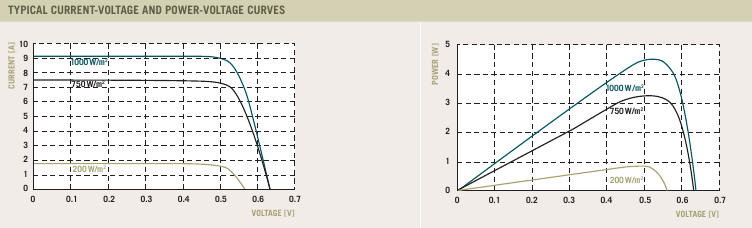

A comparer avec la cellule
Q Cells Q6LMXP3-G3
elle aussi de type mono mais, de 156X156mm
***********************************************************
Une cellules fait 0,5V et sa surface représente le courant ainsi, une cellule peut-être coupée en deux, en quatre ou plus, la tension sera toujours de 0,5V mais le courant sera diminué.

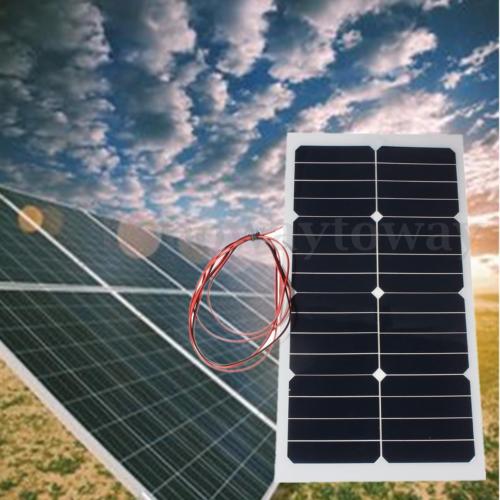

Le premier est un 20W 12V. Les cellules sont coupées en quatre.

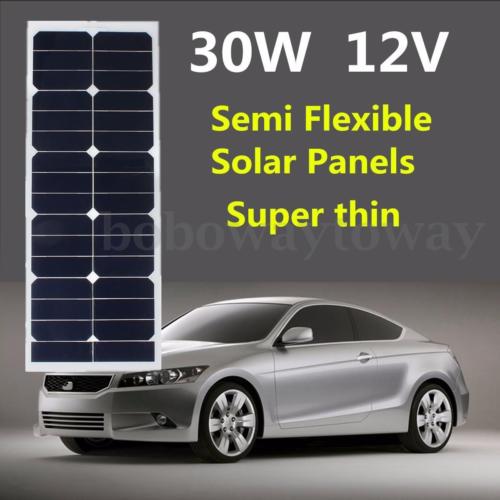

Le second est un 30W 12V. Les cellules sont coupées en trois.
Cela représente 32 cellules pour chacun donc 16V maximum.
Une cellule complète, fournie 5,65A à partir de la C50 G donc, pour le 20W, 5,65/4 soit 1,41A et pour le 30W, 5,65/3 soit 1,88A.

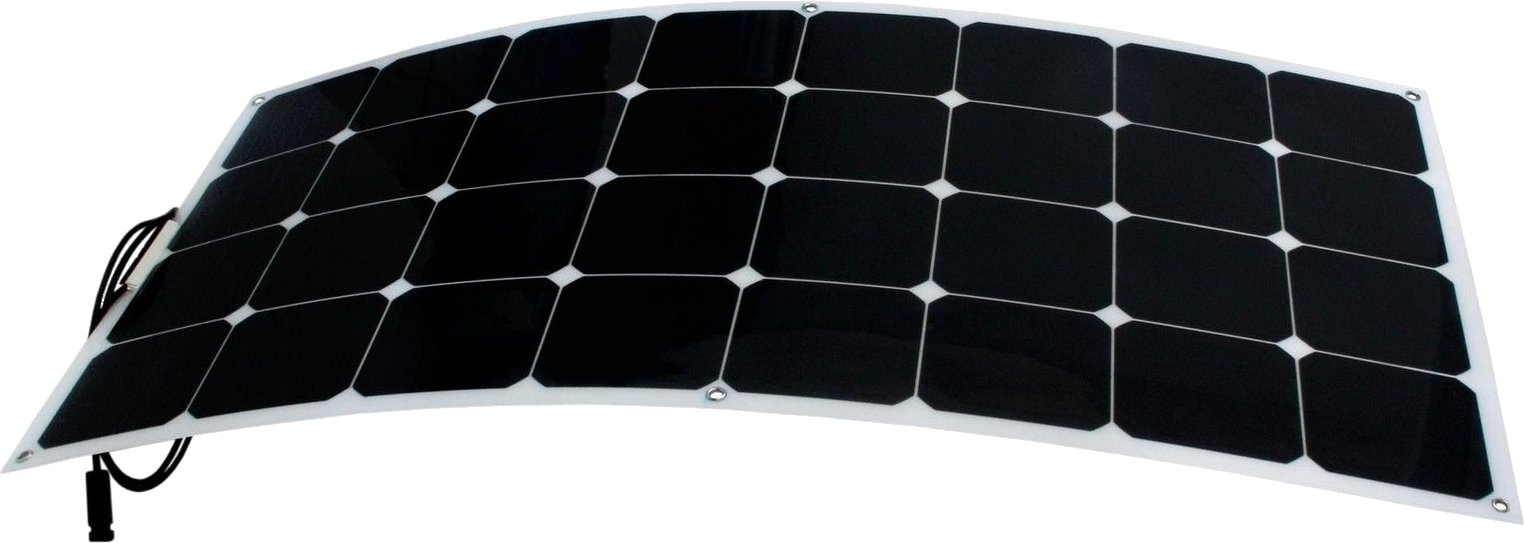

A partir de 80Wp, les cellules sont complètes.
***********************************************************
