Maj 26/08/2016

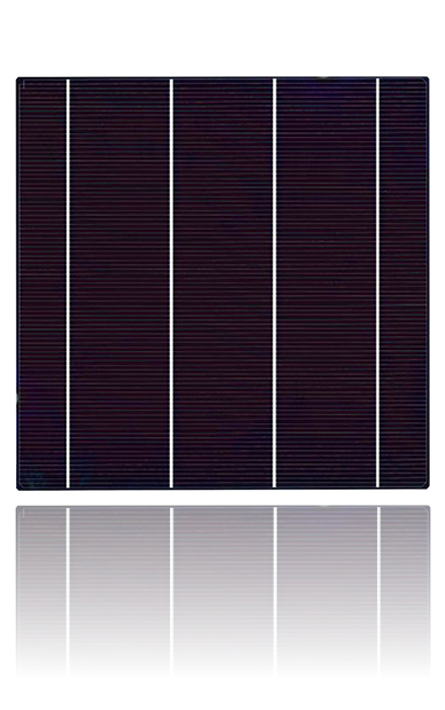

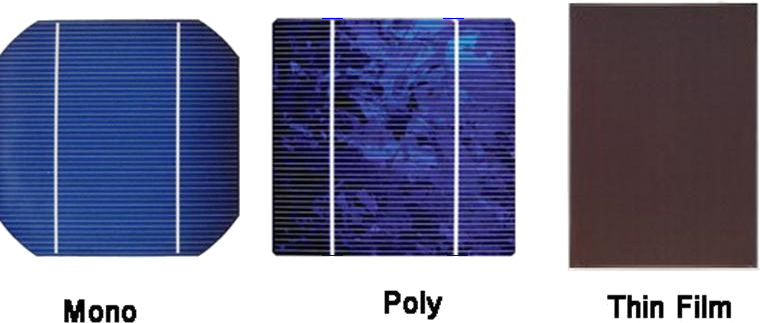

-Mono cristallin: silice issue de la même veine d'extraction.

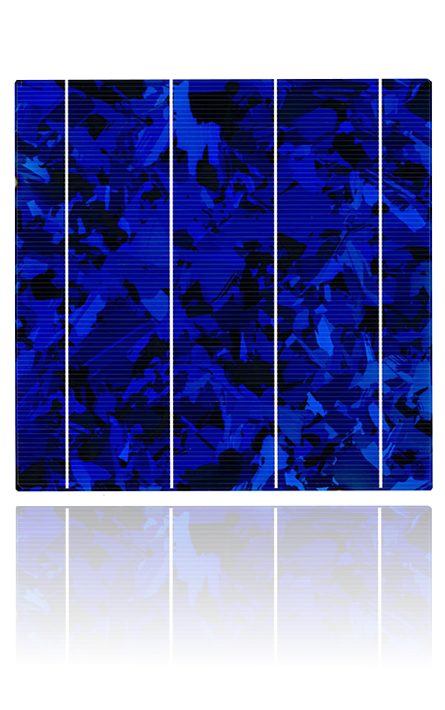

-Poly cristallin ou Multicritalline: silice issue d'assemblage de différentes veines d'extractions ou des chutes lors de la fabrication des cellules mono-cristallines.
En 24V, un mono courant est composé de 72 cellules de 125 X 125 mm soit 36V et un poly de 60 cellules de 156 X 156 soit 30V. En 12V, 36 cellules soit 18V. A noter que des cellules Mono 156X156 mm sont aussi en ventes comme Q-CELLS, marque Allemande.

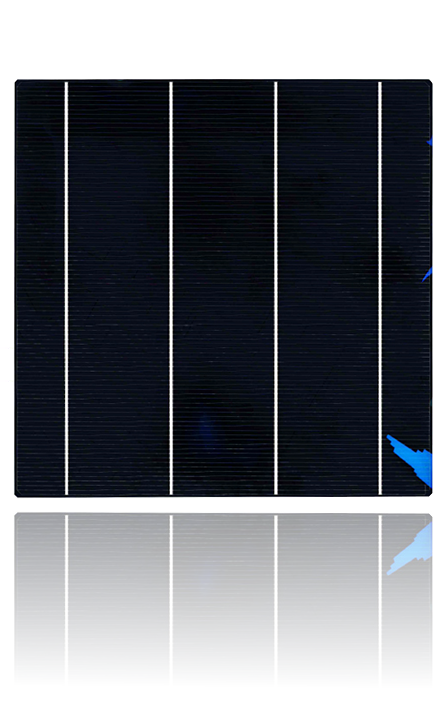

La marque Française Photowatt d'une filiale d'EDF à aussi des cellules mono de 156 X 156 mm ce qui permet de fournir plus de courant, 9,39A max pour les mono et 8,85A max pour les poly et pour SunPower Monocristallin back contacts. de 125 X125 mm, 5,93A max.
Photowatt

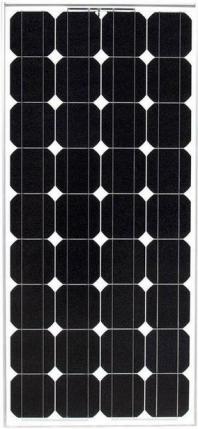

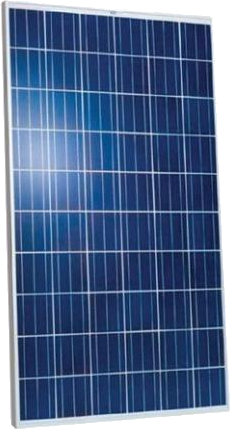

Les panneaux
Les contacts négatifs (-) sont sur le dessus des cellules, en dessous, les contacts positifs (+).
***********************************************************
***********************************************************

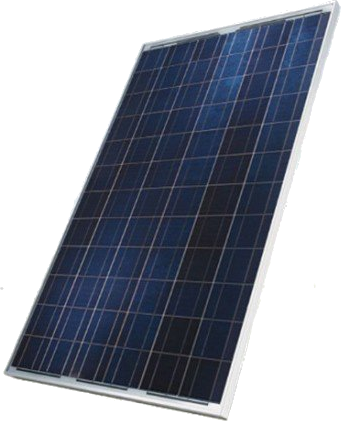

300Wp 12V Polycristallin
Voici un panneau photovoltaique polycristallin qui sort de l'ordinaire, c'est un 300Wp en 12V, (imp) 16,40A, (vmp) 18,30V, 72 cellules (Référence UFX-300) soit 2 fois 36 puisque qu'un 12V est un 36 cellules, donc ici nous avons, comme deux 150Wp en // et, mon expérience démontre que les panneaux en // produisent plus que ce soit en faible ou forte luminosité.
ATTENTION, il y a des erreurs
dans le documents à télécharger
en cliquant sur la photo du panneau.
Car, il à été
construit à partir d'un document
sur un panneau 12V 36 cellules
Photovoltaique-300W-12V-Polycristallin sur Punto Energia Italia, voir disponibilité.
***********************************************************
